СБОРКА УСТРОЙСТВА (ASSEMBLE THE MOTOR)

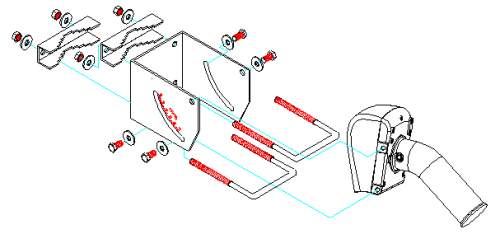

1.Производите сборку устройства согласно следующей схеме.



2. Убедитесь, что указатель на трубе совмещен с 0° шкалы на корпусе мотора. Если это не так, подключите мотор к ресиверу кабелем,  включите ресивер, выставьте 0° нажатием  кнопок, которые находятся на основании крепления мотора.

3. Выберите подходящее место для установки. Убедитесь в отсутствии преград в направлении предполагаемого приема, таких как деревья или высокие здания.

Перед началом установки убедитесь, что опора устройства расположена строго вертикально по отношению к земле с помощью  уклономера или отвеса.

Хорошая и верная установка опоры устройства является первым и самым важным шагом в процессе установки.

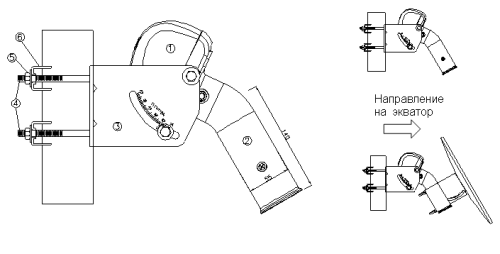

4. С помощью креплений (поз.4,5,6) зафиксируйте устройство на опоре в направлении на юг (при произведении установки в южном полушарии необходимо направлять устройство на север).






1. Установка направления на ЮГ (или СЕВЕР для Южного полушария)

Поверните устройство вокруг оси опоры вручную вместе с тарелкой на Юг.

Вы можете определить, где находиться Юг, с помощью компаса, откорректировав его показания на величину магнитного склонения в Вашей местности.

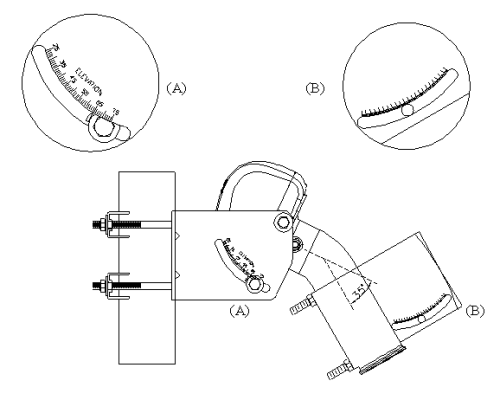

2. Установка угла расположения устройства (A.)

Устанавливайте угол расположения самого устройства с помощью уклономера или специальной шкалы угла подъема/широты, расположенной на обеих сторонах устройства.



3. Установка угла наклона тарелки (B.)



Если вы столкнулись с проблемой люфта (свободное движение трубы) пожалуйста, обратитесь к следующим инструкциям, чтобы решить это.

1. Слегка ослабить 4 Винта №1.

2. Закручивать Винт №2 до устранения люфта (не более).

3. Сжать 4 Винта №1.

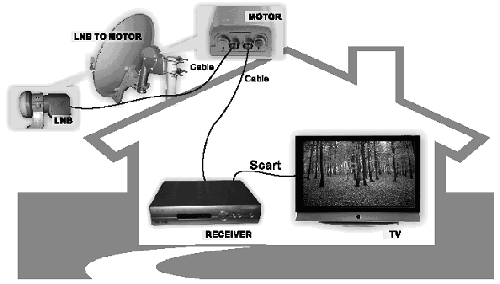

Соедините устройство с приемником коаксиальным кабелем (RG-6/U) согласно следующей диаграмме.

ВНИМАНИЕ: не производите соединения при включенной аппаратуре, это может привести к возникновению неисправности.



УПРАВЛЕНИЕ DiSEqC 1.2

Устройство специально разработано для приемника DiSEqC 1.2 Описания команд управления у разных приемников могут немного отличаться. Пожалуйста, используйте руководство по использованию приемника:



1.      Go East/West (Восток/Запад): перемещение тарелку в выбранном направлении.

2.      Fine Tune East/West: пошаговое перемещение тарелки на Восток/Запад.

3.      Store nn: Сохранение позиции спутниковой системы (01-60).

4.      Goto nn: Перемещение устройства на сохраненную позицию (01-60).

5.      Goto 0°: Перемещение устройства на 0° как на контрольную точку.

6.      Re-synchronize/Shift:



a)      Переместите устройство в нужную позицию с помощью команды Goto.

b)     Переместите устройство по направлению Восток/Запад на величину необходимого смещения.

c)      Выполните команду пересинхронизации мотора. Остальные спутниковые позиции тоже будут изменены.







1.      Эта функция доступна только в приемниках с функцией goto x.

2.      Введите географические координаты места установки антенны в соответствующих полях меню ресивера. Выполните команду «перейти к положению спутника. Устройство рассчитает и переместит антенну в нужную позицию.

3.      В случае наличия погрешности первоначальной установки, Вы можете откорректировать ее, незначительным (на величину погрешности первоначальной установки) вращением устройства вокруг опоры найти положение, при котором уровень сигнала будет максимально возможным. После коррекитровки надежно зафиксируйте устройство винтами крепления.



Индикаторы: 2 индикатора на основании двигателя могут показать следующую информацию







1. Выполнить команду Go To Reference (Go To “0”).

2. Отключить питание кабеля(отсоединить кабель).

3. Подключить кабель.

4. Выполнить команду Изменить“0”.

Стирается память, записываются заводские настройки, корректируется позиция “0”.





1. Отключить питание кабеля(отсоединить кабель).

2. Нажать и держать обе кнопки на моторе EAST / WEST в течении 5 секунд..

3. Соединить кабель.

4. LED1 и LED2 продолжат мигать в течении 5 секунд.

Стирается память, записываются заводские настройки, устанавливается аппаратное положение  “0”.

1. Нажать и держать обе кнопки на моторе EAST / WEST в течении 5 секунд..

2. LED1 и LED2 продолжат мигать в течении 5 секунд.

Стирается память, записываются заводские настройки.










Протокол: DiSEqC 1.2 *
Совместимый приемник: DiSEqC 1.2 или  Interface Box
Размер антенны: максимально 120 см
Скорость: 1.9° / сек (13 В); 2.5° / сек (18 В)
Изменение азимута: 80° Восток – 80° Запад (160° максимально)
Изменение угла места: 25-75°
Входное напряжение: 13 / 18В
Выходное напряжение: 13 / 18В
Потребляемая мощность: 50 мА (режим Standby)
   200 мА (Normal)
   350 мА (Max.)
Количество запоминаемых позиций: 60
Функция Goto O: да
Кнопка управления: да (Восток/Запад)
Функция ограничения:
   1. Аппаратное  ограничение
   2. Програмнное ограничение
Датчик положения: датчик высокого разрешения
Вес : 3.5 кг / 3.1 кг (брутто/нетто)
Размеры: 345 x 168 x 110 mm<sup>3


*</sup> DiSEqC^TM торговая марка EUTELSAT
