Добрый день, я являюсь обладателем сего девайса 3 года. И вот он начал "рвать картинку" при уровне 75-78, я померил напряжения и оказалось вместо 5В у меня 4.8В, сотальный 3.3В,12В и 22В в норме. Конденсаторы по плечу 5В я поменял и безрезультатно. Напряжение осталось 4,8В, это нормально или в этом и причина? И вот еще такая особенность когда отключаю от сети ресивер на какое то время то после включения картинка вообще не понятная, потом минут через 2-4 восстанавливается но все равно "рвется" частями. Сегодня попробую заменить все кондеры в БП, там и правда вместо 1000 стоят 470!!! Ваш сайт очень мне помог написано все кратко и понятно. Спасибо.

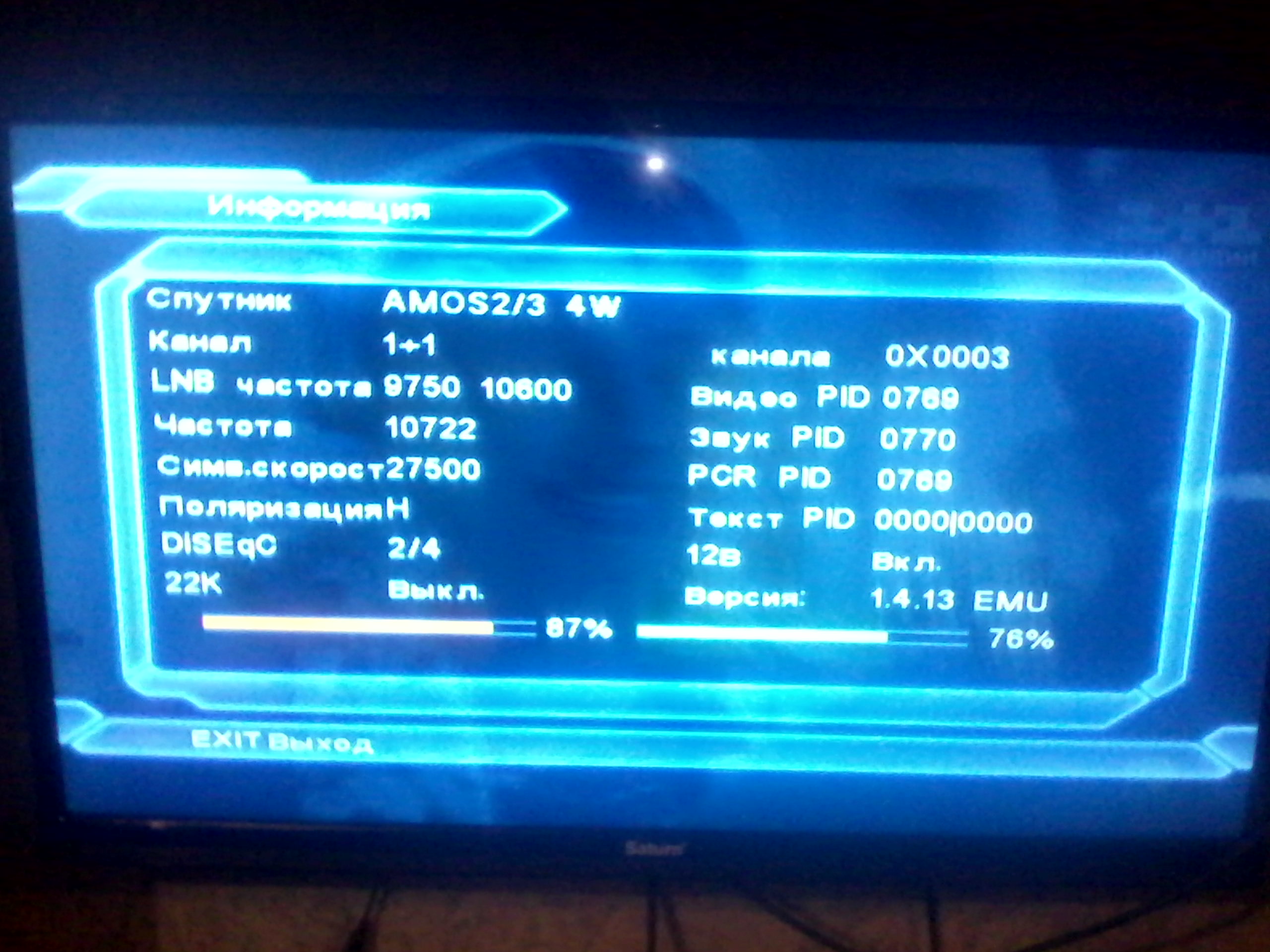

автор сообщения приложил картинку:

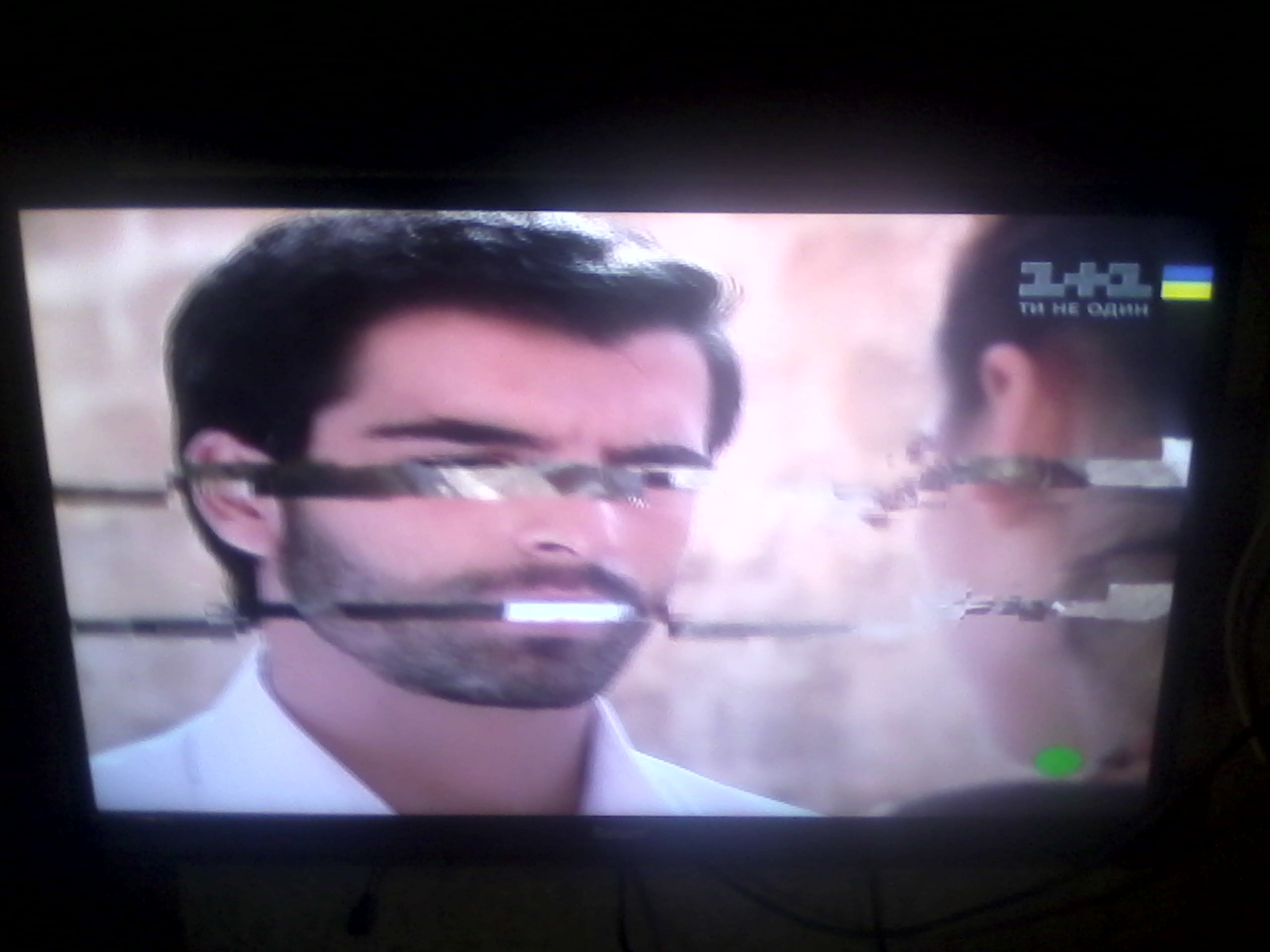

вот еще фото

автор сообщения приложил картинку:

Добрый день! Я еще хотел бы подсказать два пункта: если рвет сигнал, это скорее всего высох на блоке питания входной высоковольтный конденсатор 22(33,47)мкФ * 400в и/или маленький конденсатор TC12 (или ТС19, не помню точно. 220мкф, 16В) между скартом и селектором на материнской плате.

4,8В вместо пяти вольт - несколько грустно, но не фатально. Селектор питается от ветки 3.3В, на ней тоже стоит поменять 470 на свежий 1000

Да я заменил все кнденсаторы по - 3,3 5 12 и 22В, кроме тех что Вы написали (47мкФ (у меня он 22) и ТС12 (ТС19) у меня нету 47мкФ) в итоге не помогло. Вот что происходит после включения в сеть https://www.youtube.com/embed/OhrKyqIwPrU

Да, вижу: рвет картинку, пока не нагреется. Менять сетевой конденсатор пускай на те же 22х400В, только рабочие. Главное при выключении тюнера не забывать перед перепайкой замкнуть этот конденсатор прикосновением отвертки к ножкам: иногда там остается заряд и блок питания ощутимо бьется током.

Спасибо за совет, буду искать подходящего "донора".

Добрый вечер, сегодня менял 47мкФ/400В - не помогло (((((
Пробовал ставить БП от рабочего ресивера и результат прежний((( Попробую поменять 220мкФ/16В как Вы писали.
Еще я где то читал что нужно менять С5 и С6 те что возле процессора

Замена "TC12 (или ТС19, не помню точно. 220мкф, 16В) между скартом и селектором на материнской плате" - не помогло (((((((((

Прошу прощения но оказалась одна проблемка я припаял кондер по питанию 12В обратной полярностью и он вздулся, в итоге после его замены и 220-ых, рксивер перестал рвать картинку, НО только через минут 2-5 после вкл в сеть, а поначалу рвет

Это я советовал короткий путь: то, что прежде всего выходит из строя. Но если не помогло, остается длинный скучный путь: менять все подряд электролиты до победного конца.

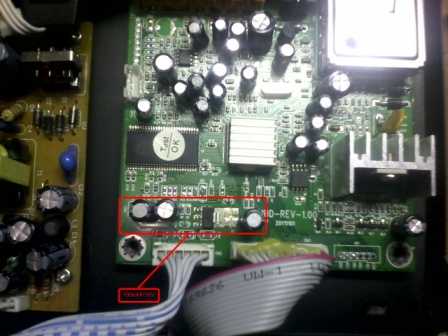

Добрый день я нашел причину разрыва картинки, заменил вот эти три конденсатора в цепи питания 100мкФ/16В (таких у меня не было под рукой и я поставил 220мкФ/25В).
У меня два таких ресивера и на обоих одинаковая проблема. Теперь оба работают как новые. Спасибо Вам за помощь.

автор сообщения приложил картинку:

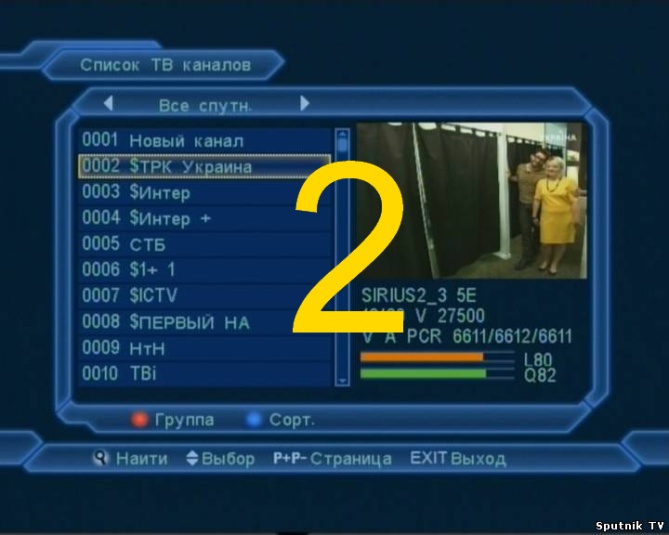

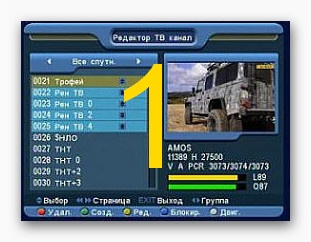

У меня еще к Вам вопрос раньше были прошивки с дизайном №1, а теперь идут все только №2. А я хочу вернуть себе №1 (мне она поприятней глазу и удобней)Где мне можно её взять или как такое сделать?

автор сообщения приложил картинку:

2

автор сообщения приложил картинку:

День добрый, чтобы выбрать удобную прошивку, можно тестировать все подряд дампы с satsat или satsis (гугл "дамп 4100 satsat" или гугл "дамп 4100 satsis"). Там такой заповедник, что любой человек найдет себе что-нибудь полезное.
