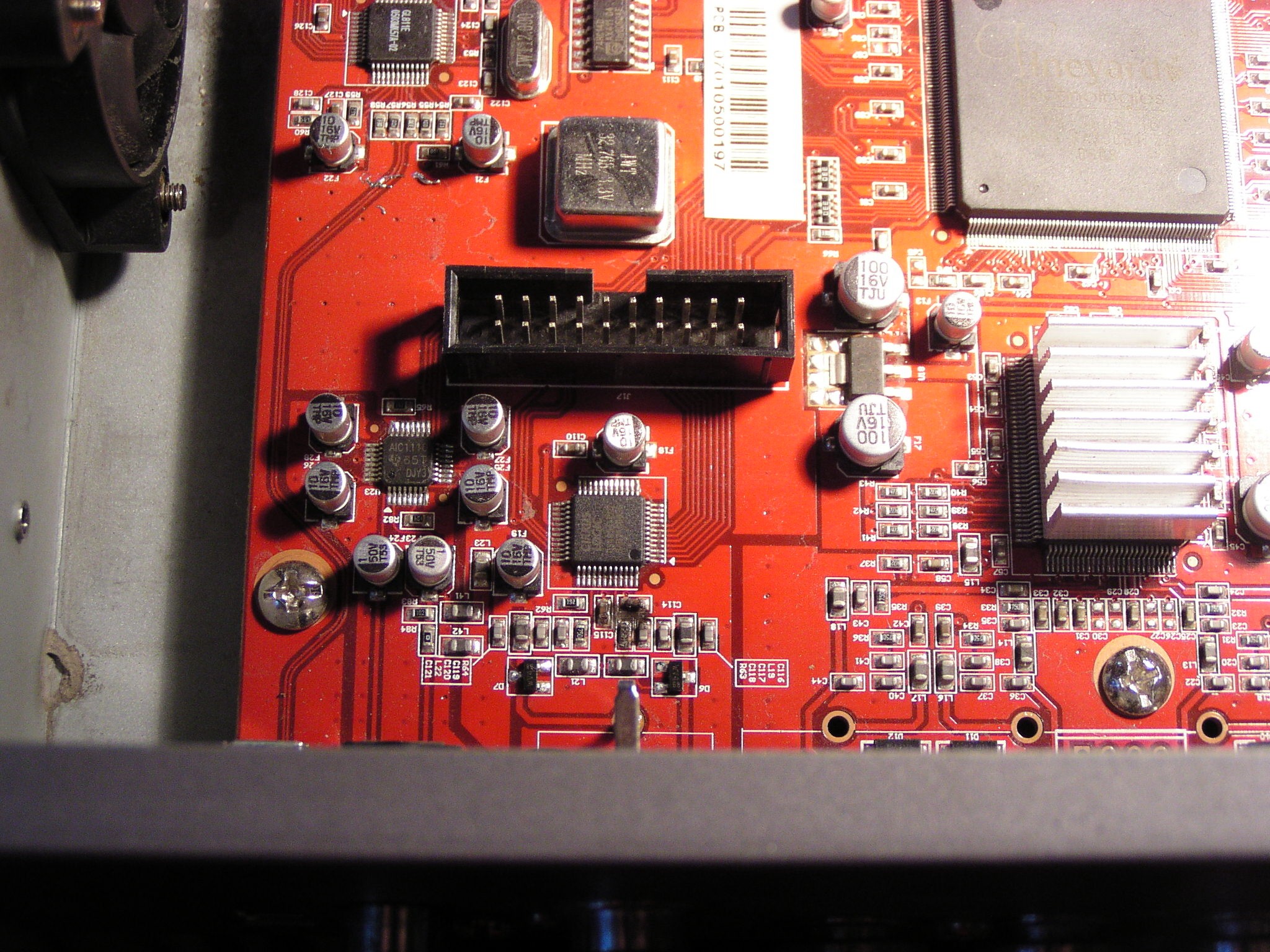

На фотографии цепь видео-выхода четырехканального видеорегистратора: он внезапно задымился и перестал показывать. Скорее всего этому регистратору при подключении втыкали питание-видео-монитор и разница между их потенциалами вынесла видеовыход в момент, когда информационная жила видеоконнектора на долю секунды раньше оплетки коснулась разъема. Вопрос о том, был ли регистратор заземлен, после недолгого ступора перевел установщика в режим атаки - он начал объяснять, что и без заземления все раньше прекрасно работало.
Конечно же, заземление нужно. В подключенном состоянии оно обеспечивается взаимным контактом экранов питания плюс земли входящего в регистратор и выходящего на монитор видео. Если земля не резервируется - в самом лучшем случае можно спалить входные выходные интерфейсы как на фотографии или, даже, неопытного пользователя, которому вздумается их подключать или переключать. В комментарии отправлю еще картинку с интересной тематичной историей
№1 от 19.07.2011 19:43
Вова Техник

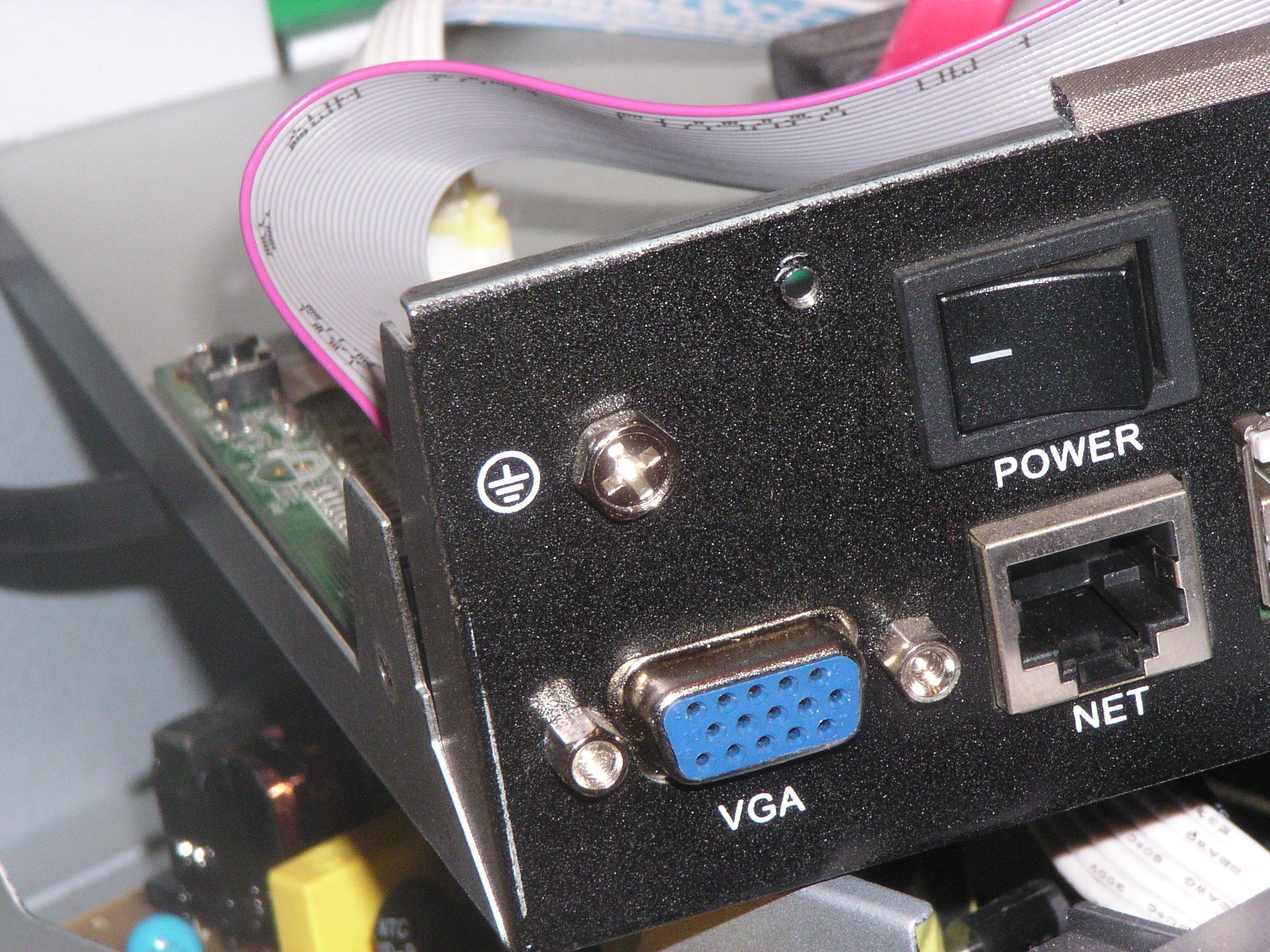

Заземляйтесь, господа! Заземляйтесь
автор сообщения приложил картинку:
№2 от 19.07.2011 19:54
Вова Техник

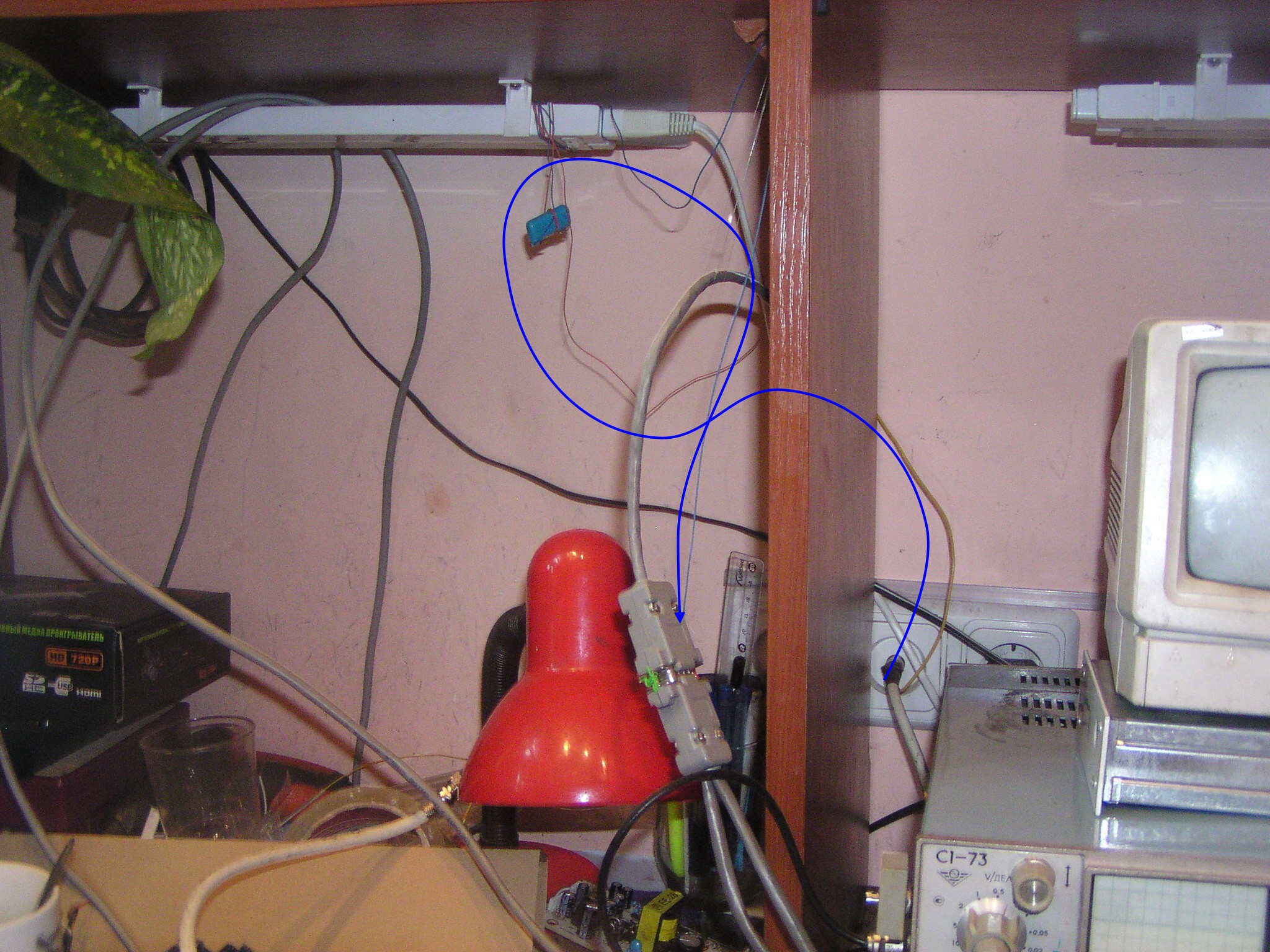

Вот кусочек стола. Смотрите: из стенки выходит коаксиал от антенны на три спутника. На переднем плане - раздваивающийся на прямой и нуль-модемный шланг ком-порта. Тоненький проводок с земли коаксиального коннектора идет к висящему грушей на лампе дневного света высоковольтному пикофараду, после чего синим поводком идет на землю ком-порта. Без конденсатора вольтметр показывает разницу между землями где-то в треть фазы, примерно 120 вольт. Тока там особого нет, а напряжение есть, достаточное чтобы в прошлом несколько раз подряд вынести ком-порт на подключенном к антенне ресивере. Пикофарадного конденсатора хватает чтобы снять всю статику и свести разность потенциалов к нулю
автор сообщения приложил картинку:
